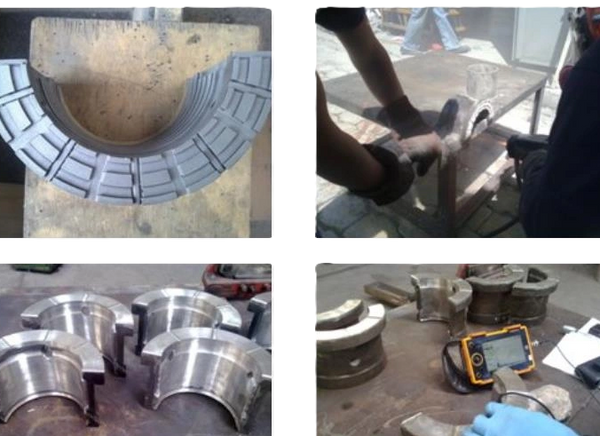

Babbitt para cojinetes de lubricación
El método de metalización es una alternativa competitiva para el depósito de material de Babbitt por la versatilidad del proceso y la producción de superficies equivalentes a aquellas producidas por procesos típicos de colada estática y colada centrifugada o fusión de alambre mediante antorchas de oxiacetileno (que también son servicios que ofrece IMETCA).
Todos los procesos demandan de un elevado control de los parámetros del proceso y de la configuración del sistema para asegurar la calidad del depósito de babbitt.
En todos los casos, la adherencia entre el babbitt y el material base está limitada a enlaces de Van der Walls o covalentes, relativamente débiles puesto que no hay unión metalúrgica. Solo uno de los materiales es depositado en condiciones de fusión mientras que el otro permanece sólido. En el caso de la metalización, la adherencia es mejorada mediante un depósito de una capa base de aleación de Ni-5%Al, o NiCrAlY que puede llegar a producir enlaces metálicos y fusión localizada en la superficie del substrato.
Recubrimientos anti-desgaste
En el mercado de rodetes Pelton, Francis, Kaplan para centrales hidroeléctricas, los recubrimientos de metalización por HVOF se especifican usualmente para alargar la resistencia al desgaste principalmente por erosión de partículas arrastradas y por cavitación. El proceso actualmente especificado es el de metalización por HVOF (high-velocity-oxygen-fuel) que deposita material particulado a alta velocidad (sobre 600 m/s de velocidad de partículas) creando un recubrimiento denso y de alta adherencia.
En esta aplicación se sugieren recubrimientos de aleación Stellite 6 (base de Cobalto, níquel y otros aleantes) muy resistentes a la cavitación. Para condiciones de mayor erosión, se específica el material de carburo de tungsteno en una matriz de cobalto-cromo (en aleación) – WC-CoCr.
Accesorios para hidrogeneración
Accesorios para turbina tipo Pelton
Recuperación dimensional mediante soldadura y blindaje superficial de los accesorios de una turbina tipo Pelton.
Las boquillas y deflectores que han sido duramente afectadas por la erosión y la cavitación fueron reparadas mediante el proceso de soldadura SMAW, con el electrodo E410NiMo-15, seguido de maquinado de precisión (Torneado y Centro de Mecanizado) y tratamiento térmico de alivio de tensiones.
El blindaje superficial de las piezas se realiza por el método HVOF - High Velocity Oxygen-Fuel, aplicando carburo de tungsteno en una matriz de Cobalto-Cromo, para evitar su desgaste prematuro.
Accesorios para turbina tipo Francis
Recuperación dimensional de álabes deflectores para turbinas Francis de generación hidroeléctrica. Las piezas sufren alto desgaste por erosion, cavitación y corrosión. La recuperación se lleva a cabo con soldadura SMAW, y maquinado en centro de mecanizado especializado.
El blindaje superficial de las piezas se realiza por el método HVOF - High Velocity Oxygen-Fuel, aplicando carburo de tungsteno en una matriz de Cobalto-Cromo, para evitar su desgaste prematuro.
Anillo de sacrificio
Blindaje de anillo de sacrificio para Central de Generación Hidroeléctrica con carburos de tungsteno por proceso HVOF.
